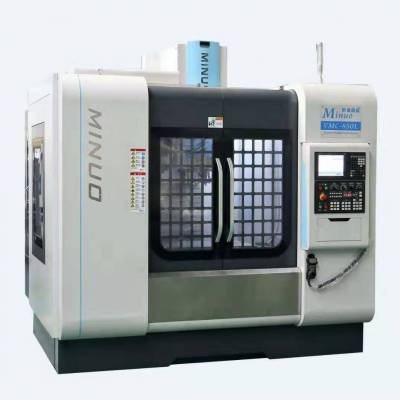

| 产品特性：刚性强 | 类型：立式加工中心 | 品牌：米诺机床 |
| 型号：VMC-855LB | 界面语言：中文 | 产品类型：全新 |
| 是否库存：否 | 售后服务：整机保修两年，系统18个月 | 重量：6000kg |
| 主电机功率： 15kw | 主轴转速范围：50-10000/50-12000rpm | 定位精度：全行程0.008 |
| 刀具数量：24 | 三轴行程(X*Y*Z)：820*560*560 | T型槽尺寸(宽*数量)：18*5 |
| 动力类型：皮带或直接式 | 布局形式：立式 | 作用对象：五金 |
| 适用行业：通用 |
規格ITEM | 單位UNIT | 規格參數 | ||||
工作台Table | ||||||
工作台面積 (長×寬) | mm | 1000×550 | ||||
T型槽尺寸(槽寬×數量×間距) | mm | 18×5×90 | ||||
T型槽精度等級 | - | H7 | ||||
工作台承載工件重量 | kg | 600 | ||||
行程規格Travel | ||||||
X軸行程 | mm | 820 | ||||
Y軸行程 | mm | 550 | ||||
Z軸行程 | mm | 550 | ||||
主軸鼻端至工作台面距離 | mm | 120-670 | ||||
主軸中心至立柱軌道面距離 | mm | 612 | ||||
三軸軌道設計及型式( 三軸線軌) | ||||||
軌道規格寬度 | mm | 35/45/45 | ||||
線性滑軌滑塊數量 | - | X軸:4只 / Y軸:4只/ Z軸:4只 | ||||
X.Y.Z 軸軌道數量 | - | X.Y.Z軸:2條中負荷滾珠導軌 | ||||
主軸規格型式SPINDLE / 速度Feed | ||||||
主軸傳動方式 |
| 皮带式傳動 | ||||
主軸轉速 | rpm | 50-10000 | ||||
錐度/主轴轴径/拉丁規格 |
| BT-40 φ150/ MAS403-BT40-45 | ||||
切削進給速度 | mm/min | 1～20000 | ||||
三軸快移速度 | mm/min | X軸:48000 / Y軸:48000 / Z軸:48000 | ||||
精度ACCURACY | ||||||
定位精度 | mm | 300mm±0.005（任意位置） | ||||
重複定位精度 | mm | 300mm±0.003（任意位置） | ||||
刀庫 | ||||||
刀庫類型 |
| 刀臂式 | ||||
換刀方式 |
| 随机 | ||||
刀庫容量 | T | 24 | ||||
換刀時間 | sec | T to T 2.2 | ||||
刀具直徑 | mm | ?80 | ||||
相鄰無刀刀具直徑 | mm | ?120 | ||||
單刀重量 | KG | 8 | ||||
刀具長度 | mm | 300 | ||||
控制器型號 / 主軸及三軸馬達參數MOTOR | ||||||
系統廠家 | 三菱 | 發那科 | ||||
型號 | M70/B | OI-MF | ||||
主軸電機 | SJ-D7.5/100-01 | BiI8/12000 | ||||
X/Y/Z軸伺服電機 | HF-204S/HF-204S/HF-303BS | 3/ 3/ 3 | ||||
主軸伺服馬達功率(KW) | 11/15 | 11/15 | ||||
主軸伺服馬達扭距(N-M) | 52.5 | 52.5 | ||||
三軸伺服馬達功率(KW) | X軸:2.0/ Y軸:2.0 / Z軸:3.0 | X軸:1.8/ Y軸:1.8 / Z軸:2.5 | ||||
三軸伺服馬達扭距(N-M) | X軸:47 / Y軸:47 / Z軸:64 | X軸:27 / Y軸:27 / Z軸:45 | ||||
