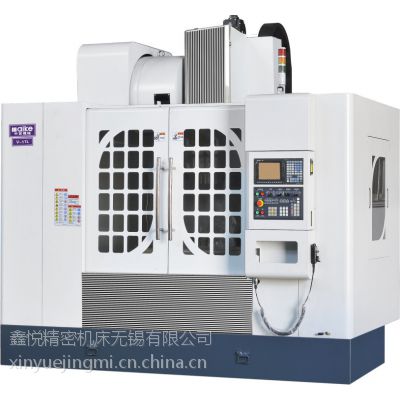

規格ITEM

單位UNIT

規格參數

 工作台Table

 工作台面積 (長×寬)

mm

1200×600

 T型槽尺寸(槽寬×數量×間距)

mm

18×5×100

 T型槽精度等級

-

H7

 工作台承載工件重量

kg

800

 行程規格Travel

 X軸行程

mm

1100

 Y軸行程

mm

600

 Z軸行程

mm

600

 主軸鼻端至工作台面距離

mm

120-720

 主軸中心至立柱軌道面距離

mm

650

三軸軌道設計及型式(  三軸線軌)

 軌道規格寬度

mm

X軸:45 / Y軸:45 / Z軸:45

 線性滑軌滑塊數量

-

X軸:4只 / Y軸:4只/ Z軸:4只

 X.Y.Z 軸軌道數量

-

   X.Y.Z軸:2條中負荷滾珠導軌

 主軸規格型式SPINDLE

 主軸傳動方式

皮带式傳動

主軸轉速

rpm

  50-8000

錐度/主轴轴径/拉丁規格

BT-40 /φ140/ MAS403-BT40-45

 速度Feed

 切削進給速度

mm/min

1～20000

 三軸快移速度

mm/min

X軸:36000 / Y軸:36000 / Z軸:36000

 精度ACCURACY

 定位精度

mm

300mm±0.005（任意位置）

 重複定位精度

mm

300mm±0.003（任意位置）

刀庫

刀庫類型

刀臂式

換刀方式

随机

刀庫容量

T

24

換刀時間

sec

T to T 2.2

刀具直徑

mm

? 80

相鄰無刀刀具直徑

mm

? 120

單刀重量

KG

8

刀具長度

mm

300

控制器型號 / 主軸及三軸馬達參數MOTOR

系統廠家

三菱

發那科

 型號

M70/B

OI-MATE-MD

 主軸電機

SJ-D11/80-01

BiI12/10000

 X/Y/Z軸伺服電機

HF-204S/HF-204S/HF-303BS

BiS22/ BiS22/ BiS22B

 主軸伺服馬達功率(KW)

7.5/11

11/15

 主軸伺服馬達扭距(N-M)

47.7

52.5

 三軸伺服馬達功率(KW)

X軸:2.0/  Y軸:2.0 / Z軸:3.0

X軸:3.0/  Y軸:3.0 / Z軸:3.0

 三軸伺服馬達扭距(N-M)

X軸:47  / Y軸:47 / Z軸:64

X軸:45  / Y軸:45 / Z軸:45
